ダイイングマシン WDMモデル / 特殊仕様モデル

概要

アンダードライブ方式を採用した高速精密４ポストガイドプレス機械（ダイイングプレス機械）です。

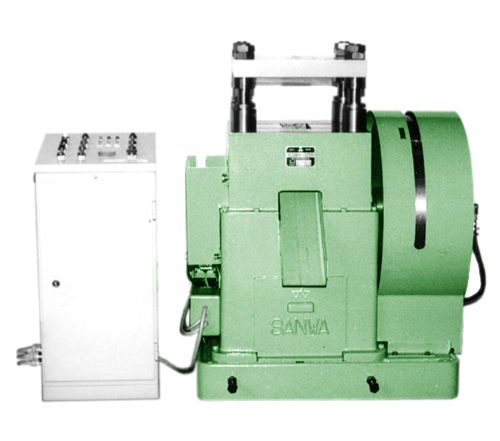

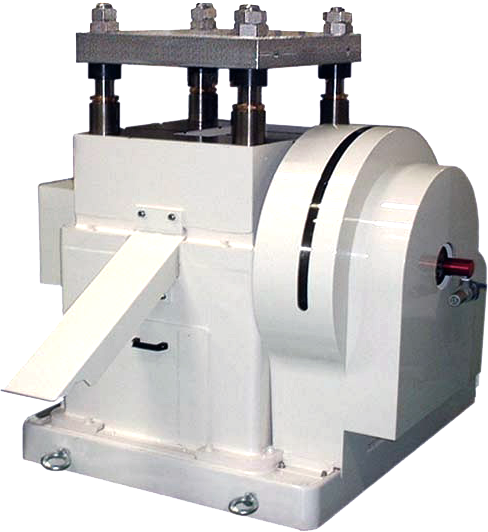

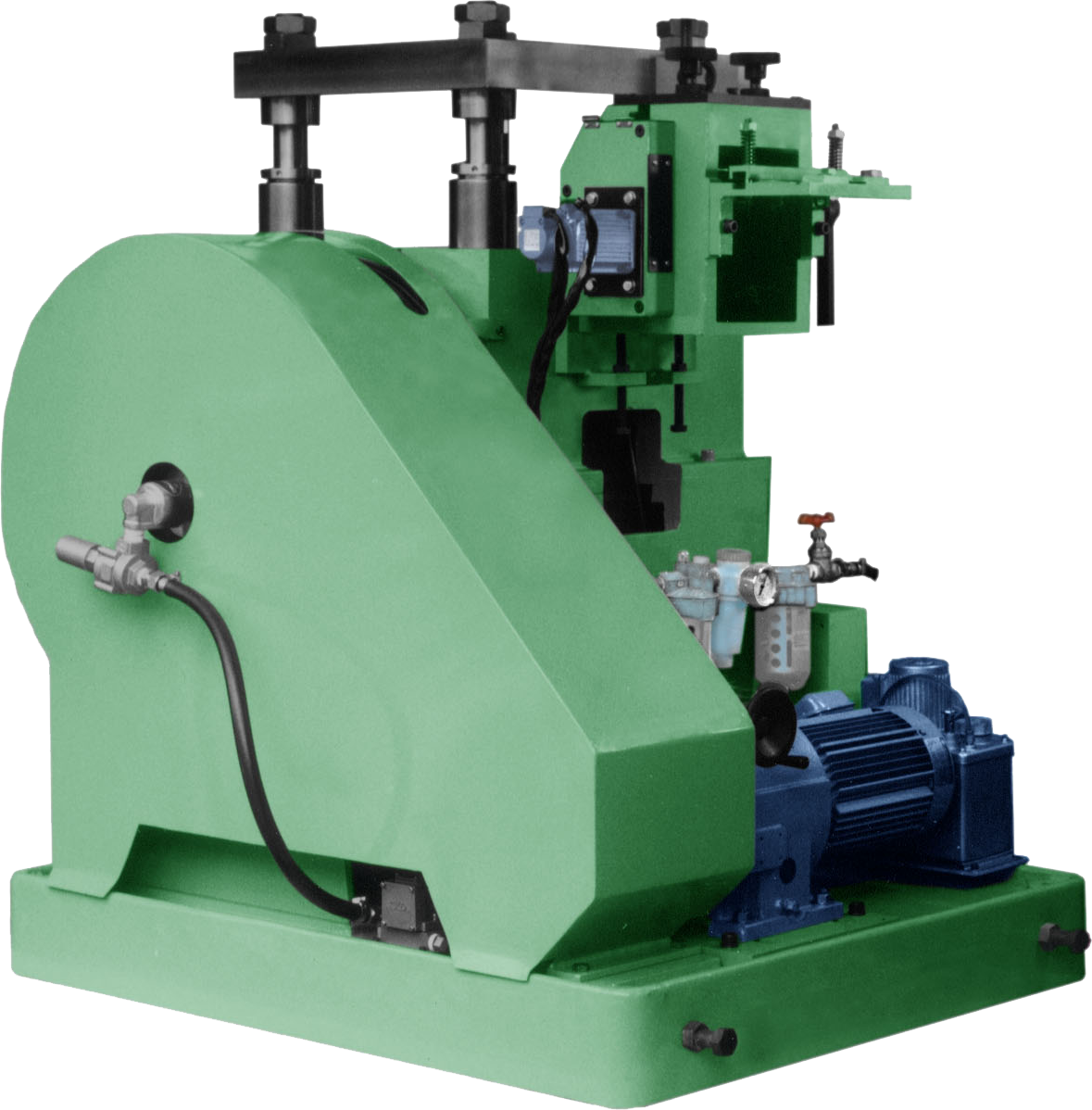

  • WDM-20

  • WDM-40

  • WDM-40

  • WDM-60

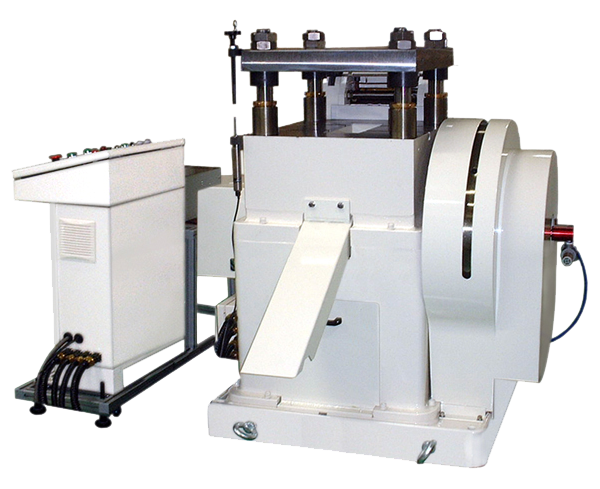

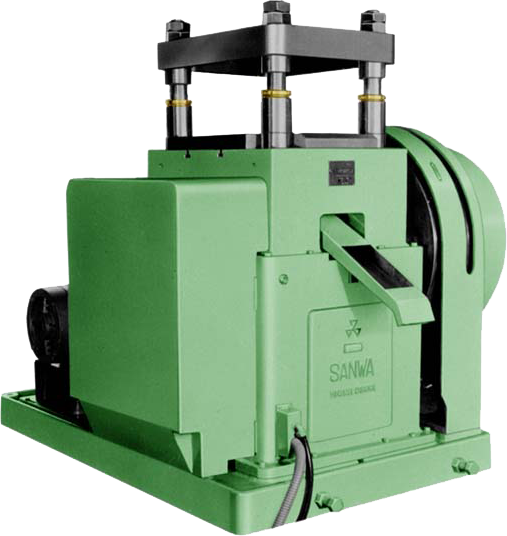

  • WDM-80

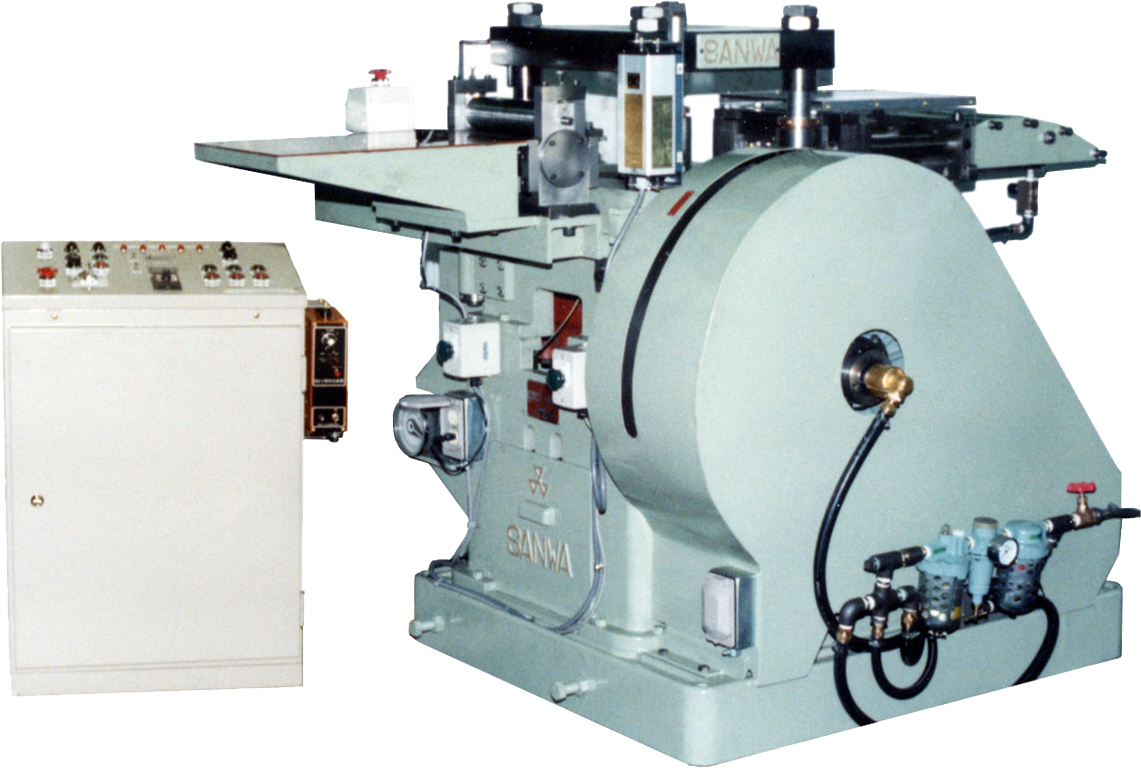

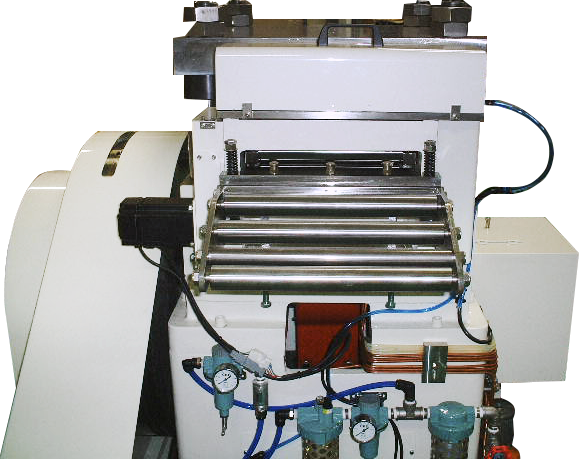

  • WDM-20 NCロールフィーダー搭載仕様

  • WDM-40 セラミック加工用特殊仕様

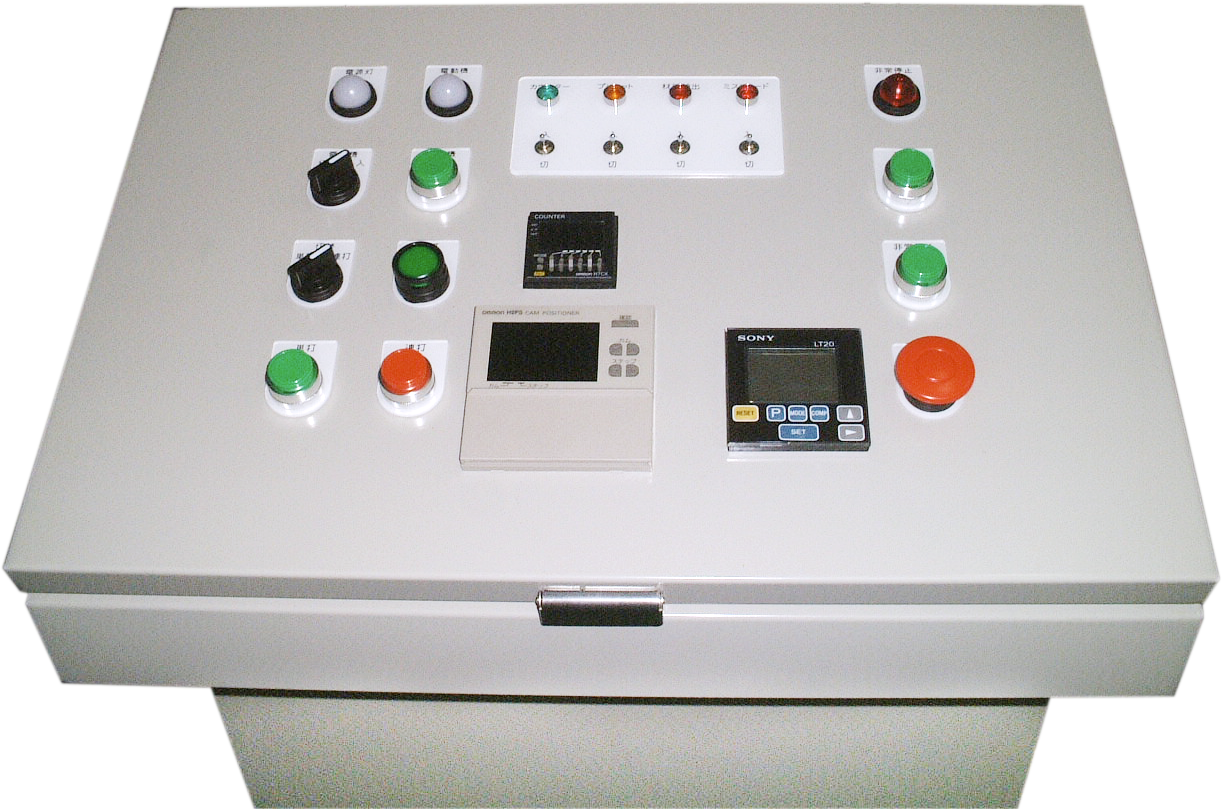

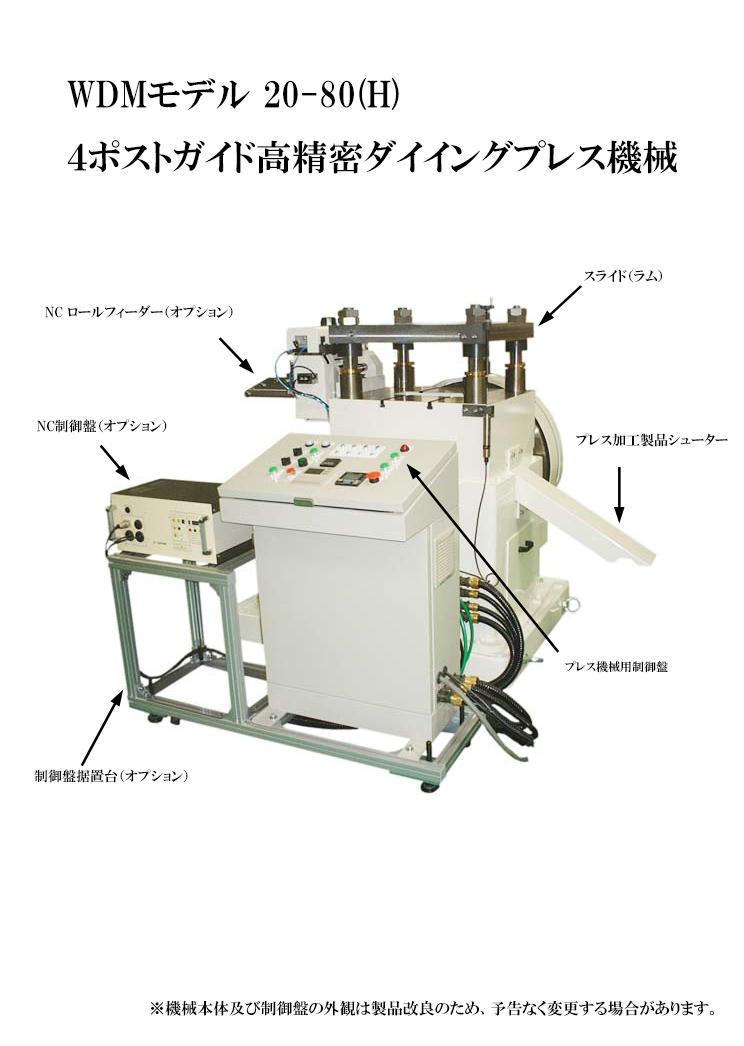

  • 操作盤

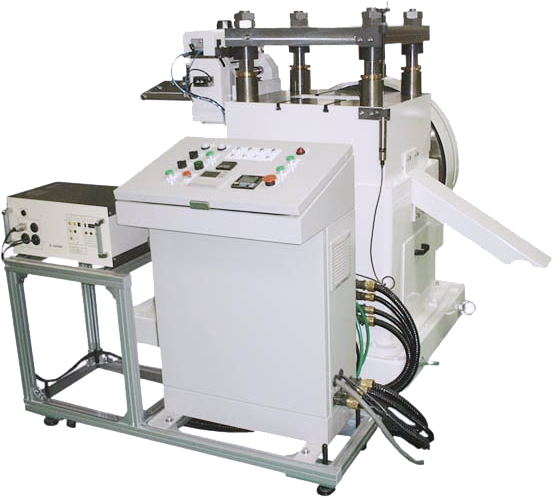

  • NCロールフィーダ搭載

特徴
  • ダイイングマシン
  • WDM特徴
  • ロールフィーダー搭載仕様
  • セラミック加工用特殊仕様

Cフレーム型に見られる口開きがなく４ポストの内側に金型が入る構造のため偏芯荷重が金型に影響されません。
JIS特級以上の精度があり偏芯荷重に強いため、時計・カメラの電子部品やステンレス鋼の難加工材平担度の精度を要求する高精度な打ち抜き加工に適しています。
４ポストガイドはプレス加圧のプルダウン機構とアンダードライブ方式のプレス加圧仕様で高速・高精密順送り加工が可能です。

汎用Cフレーム型プレス機の駆動源はスライド（ラム）の上部にありますが、弊社の４ポストガイドプレス機械（ダイイングマシン）の駆動源は本体の最下部にあるため、Cフレーム型プレス機にはない以下の特徴を有します。

  1. ダイイングマシンの強固で厚みのある平板はCフレーム型プレス機のスライドに相当します。

  2. フラットな平板に取付けたダイセット上型からボルスターに取付けたダイセット下型へ正確にプルダウンする事により、ファインブランキング金型のようなクリアランスの狭い金型でもプレス加工を可能にします。

  3. ダイイングマシンの駆動源は本体の最下部にあるため金型ダイセットに上部からの油漏れが生じず、油が落下してはならないフイルムや紙のプレス切断加工、各種自動化ライン専用のプレス複合加工にも安心してご使用できます。

当社NCロールフィーダー・NC制御盤を搭載する事により高速精密プレス加工を実現します。
主に精密送りが必要とされる紙やプラスチック薄板、電子部品の高速順送りプレス加工や、金型の多方向面から材料供給の必要とする金型内複合プレス加工、走間切断機の切断プレスライン、各種自動化ラインの専用プレス加工機など広範囲に適応できます。

IC基板や磁性体、各種センサーなどに使われる電子セラミックスの焼成生産される前加工の柔軟且つ、加工の難しいセラミックシート素材を高能率に超精密プレス加工（形状精密カット）が出来るセラミック加工用仕様です。
ダイイングマシンは構造上、偏芯加重に強い為に金型精度の必要なフイルム状の精密プレス打抜き加工やプラスチック薄板精密加工など広範囲に威力を発揮します。

  • ワイド仕様

    WDMのWはワイドの頭文字で、作業面積及び製品落下品が広く多段順送り型加工に適しています。
    また、ガイドポスト間の距離が長いため金型の取付け取り外しが容易で作業性が飛躍的に向上すると共に、自動化ラインを構成する際に上部又は横方向よりの各種送り装置の自動化に必要な機構の組込みが容易になっています。
    ベット穴が広く開いているので、スクラップシュートや製品のスタッキングシュートも取付け易くなっています。

  • 偏芯荷重に強い支柱

    どのような金型設計でも偏芯加重に耐えうる高剛性を持たせるため、特殊銅を焼入超精密仕上げを施しています。
    テーブル面に対する直角度及び上部平行度はJIS特級以上の精度を有し、加圧時には正確な垂直プルダウンにより金型寿命が非常に長持ちすると同時に下死点精度のバラツキを皆無にします。

  • ダイハイトの調整装置

    本機内部の調節ネジにより、パンチプレートの高さを容易に調整する事ができます。

  • 金型チェッカー

    金型トラブル、 材料切れ、ミスフィード検出器を標準装備しています。

  • エアーバランサー装置（ダイクッション）

    本機の内部には特殊なエアーバランサー装置が備えられており、量産加工時の荷重のばらつきを最小限に抑えます。
    そしてこのエアーバランサー装置により下死点で押さえる時間が長くなり、サーボプレスやリンクモーションプレスのように加工製品の形状が安定しプレス加工時の静音性が向上します。

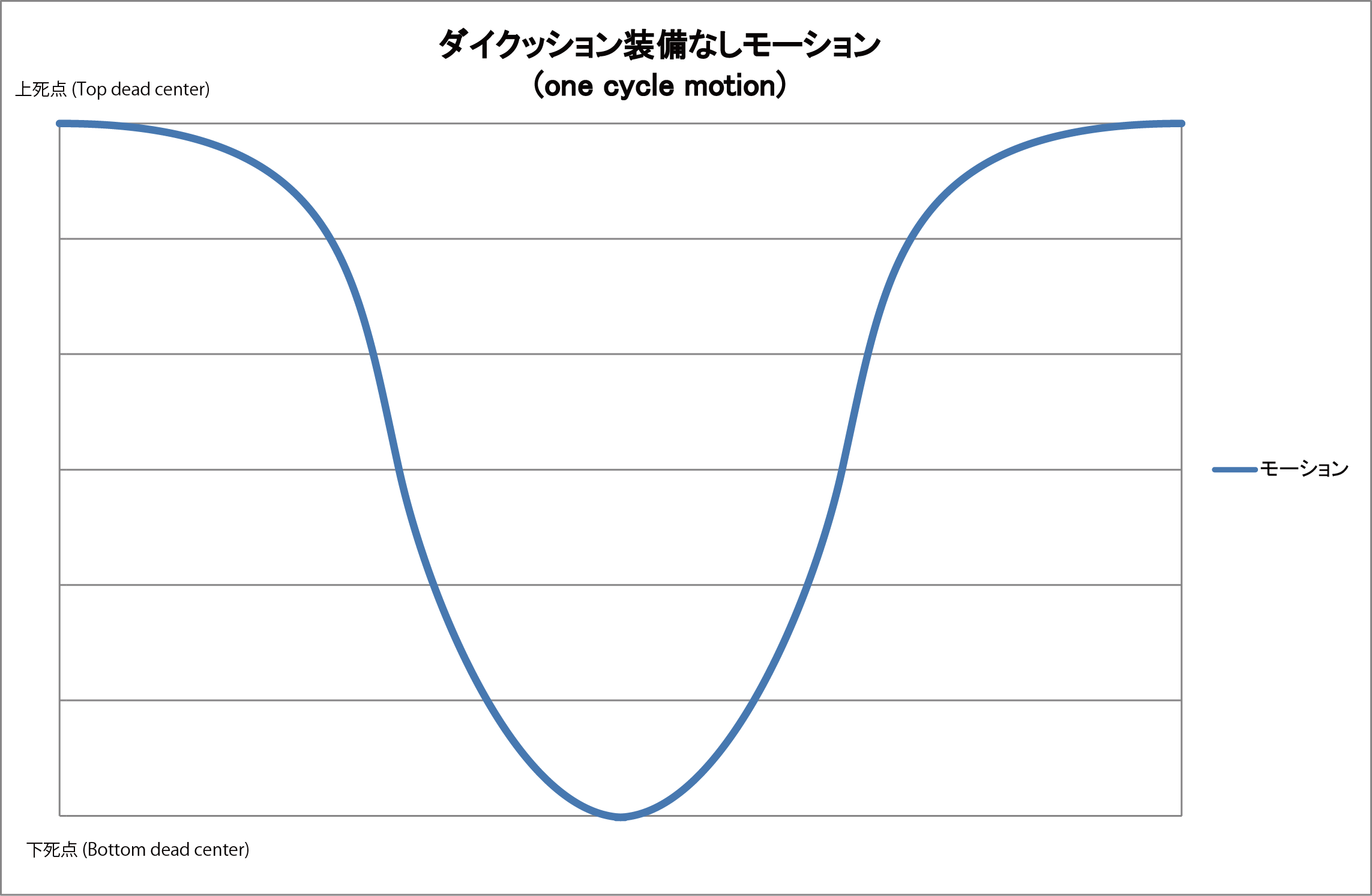

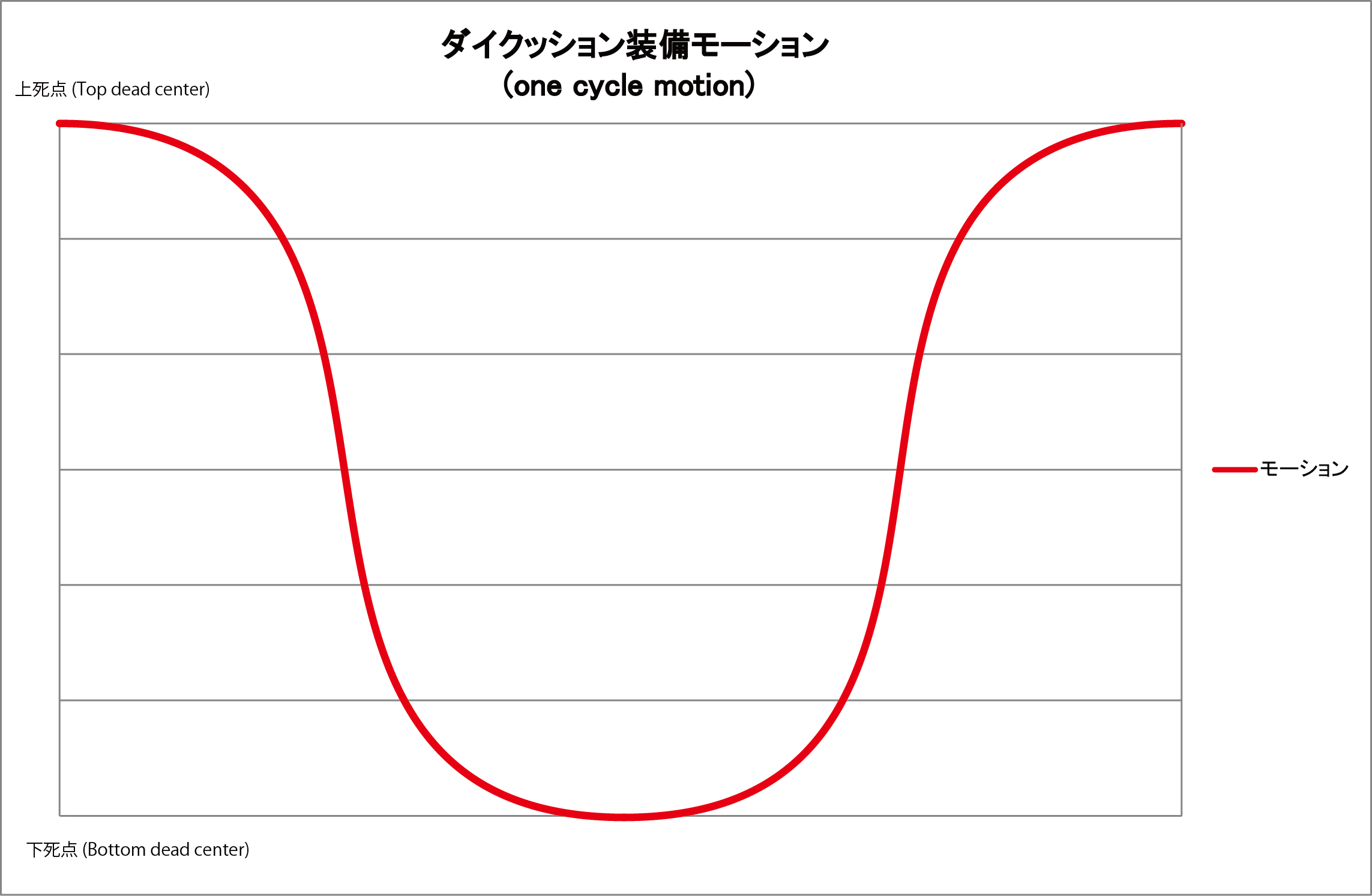

    下死点附近のカーブ形状はダイクッションの圧力調整で任意のカーブにでき、プレス加工素材の種類と板厚に合った最適なプレス加工を可能にすることができます。

  • 高性能エアークラッチブレーキ

    クラッチ・ブレーキ一体式の高性能エアークラッチを使用しています。
    耐摩耗性、摩擦係数の大きい摩擦板を使用し特にブレーキ、トルクを従来の機械より大きくしているため、高速運転時のチェッカー等の作動に依る緊急停止性能が向上します。

用途例
  1. ファインブランキング打抜きプレス加工
  2. フイルム状の難プレス加工
  3. 高精度・高能率を要する電子部品加工
  4. 高速順送りを必要とするプレス加工
  5. 金型の多方向面から材料供給の必要とする金型内複合プレス加工
  6. 走間切断機の切断プレスライン
  7. 極薄の紙・薄板プラスチックの打抜き（切断時のヒゲが発生しません）
  8. モーターコアの打ち抜き加工
  9. トランス（変圧器）のEIコアの打ち抜き加工
  10. 精密打ち抜き金網の打ち抜き加工
  11. エキスパンドメタルの打ち抜き加工
  12. 乾電池の素材（亜鉛）多列打ち抜き加工
  13. 各種自動化ライン専用のプレス複合加工（ボルスター内の溶接同時加工等）

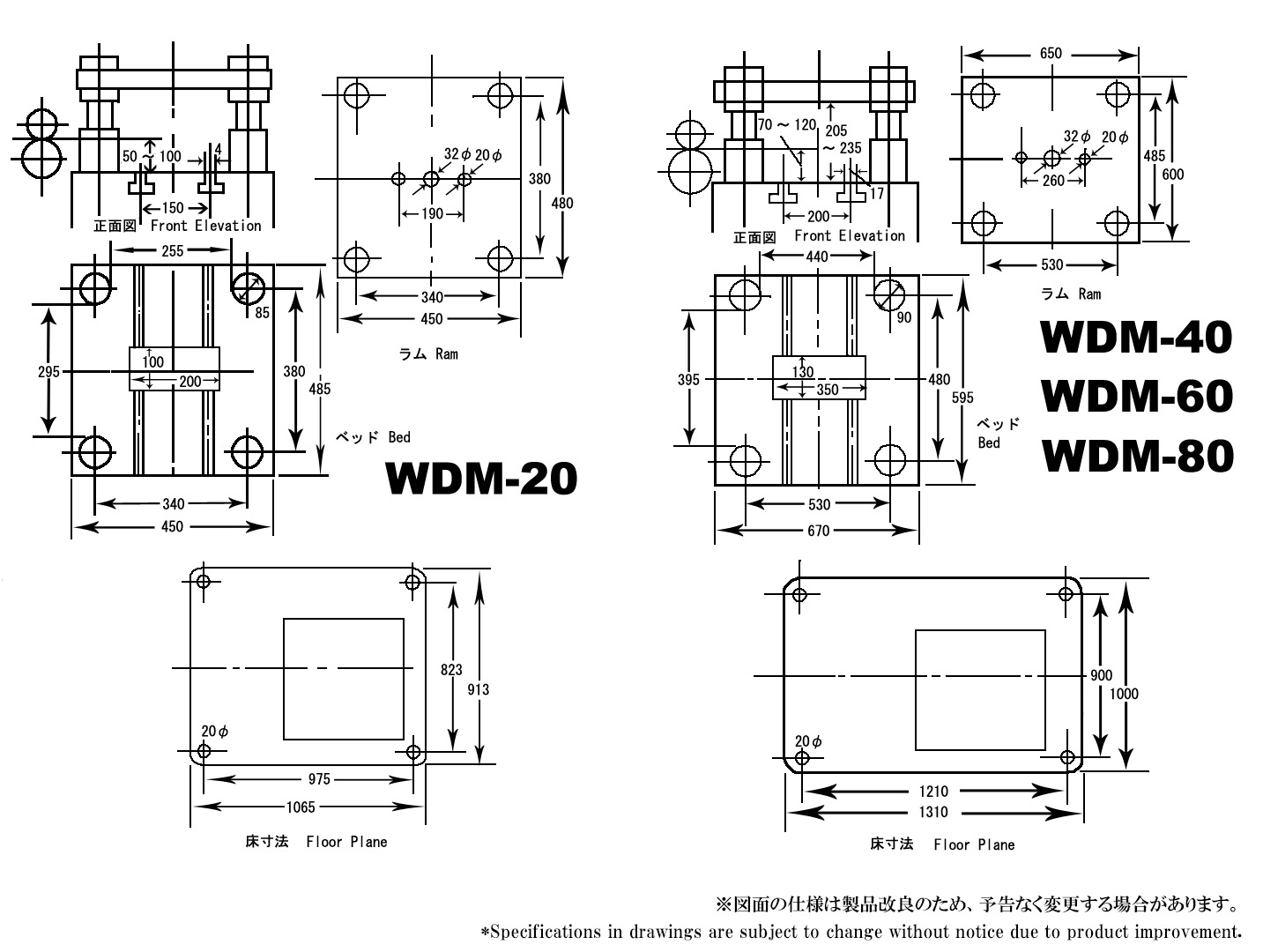

寸法図
仕様
型 式 WDM-20 WDM-40 WDM-60 WDM-80
20 20H 40 40H 60 60H 80H
能力(kN) 200（20ton） 400（40ton） 600（60ton) 800（80ton）
標準ストローク長さ (mm) 30 30 30 30 30 30 40
標準ストローク数 (SPM) 150 125～500 150 125～500 150 120～470 120～400
オープンハイト (mm) 235 235 265 265 265 265 340
シャットハイト (mm) 205 205 235 235 235 235 300
スライド調整量(mm) 30 30 30 30 30 30 40
製品落下穴 (mm) 200×100 200×100 350×130 350×130 350×130 350×130 400×200
モーター (kw) 1.5 2.2 2.2 3.7 3.7 5.5 15
運転 連動・単動・寸動
駆動方式 アンダードライブ方式
制御方式 シーケンサ
給油装置 オイル自動給油
クラッチ エアークラッチ＆ブレーキ
ダイクッション
エア圧力(MPa)		 標準使用圧力 4.00（40.78kgf/cm2）
最大使用圧力 8.91（90.85kgf/cm2）
所要床面積 (mm) 1065×913 1310×1000 1760×1200
機械寸法 (mm)（WxDxH) 1065×1120×1220 1310×1250×1415 1760×1510×1650
純重量 (kg) 2300 2800 5400 6000
総重量 (kg) 2800 3500 6000 7000
  1. 本機ダイイングマシンは、フレーム本体の上部が通常の汎用プレス機のボルスターに相当します。
    また4本支柱の最上部の上板が通常の汎用プレス機のスライドに相当します 。
  2. オープンハイトとは、クランク工程が上死点位置にありスライド調節ねじを上限まで上げた状態で、
    スライド下面からボルスター上面までの距離を「オープンハイト」と呼びます。
  3. シャットハイトとは、クランク工程が下死点位置にありスライド調節ねじを上限まで上げた状態で、
    スライド下面からボルスター上面までの距離を「シャットハイト（ダイハイト）」と呼びます。
  4. オプションにてボルスターの上部に金型クランプ溝用の追加ボルスターも製作できます。

（注1）WDM-40のオープンハイトは標準ストローク長さ30mmの場合で265mmです。
（注2）WDM-40のダイハイトは標準ストローク長さ30mmの場合で235mmです。
（注3）オプションのボルスター板を本体のフレームのボルスターの上部に取付けた場合はその板厚分だけダイハイト高さは低くなります。

※標準仕様にNCロールフィーダーは付属しません。
※型式「H」はインバーターまたは無段変速機付仕様を示し、表記が無いものは回転数一定仕様です。
※機械写真の[SANWA]ロゴはトスコム（株）のブランドです。
※機械本体及び制御盤の外観は製品改良のため、予告なく変更する場合があります。

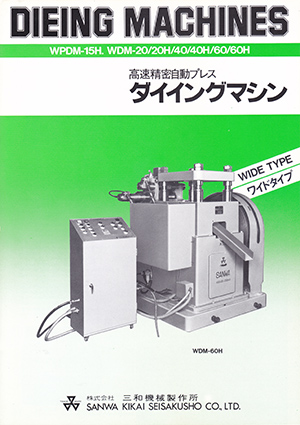

旧カタログ（参考用）

※カタログは旧仕様のため、最新の仕様表をご覧ください。
追加情報

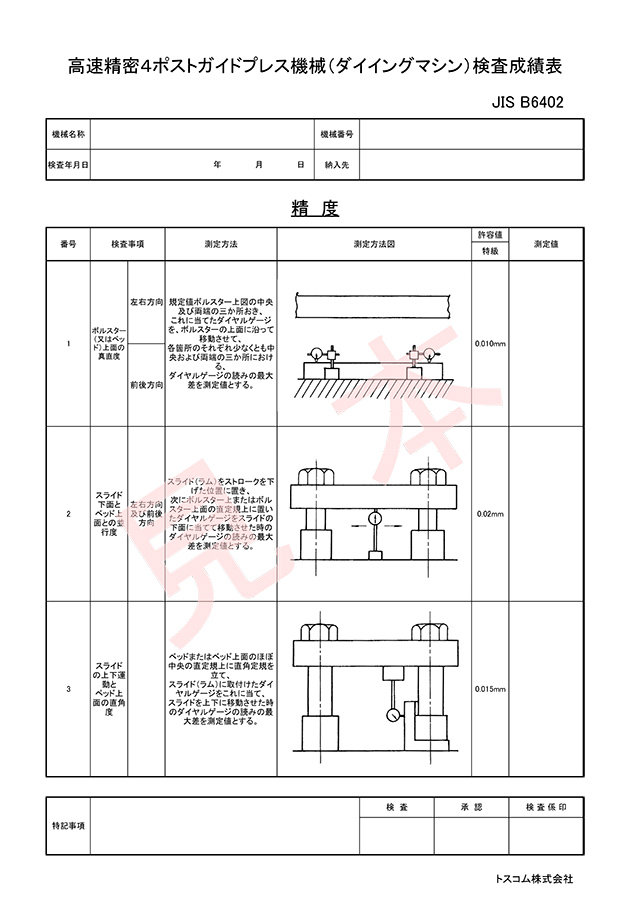

出荷時の構成と検査成績表の見本です。
