NCロールフィーダー『ORBIT-EX3シリーズ』
NC送り装置本体

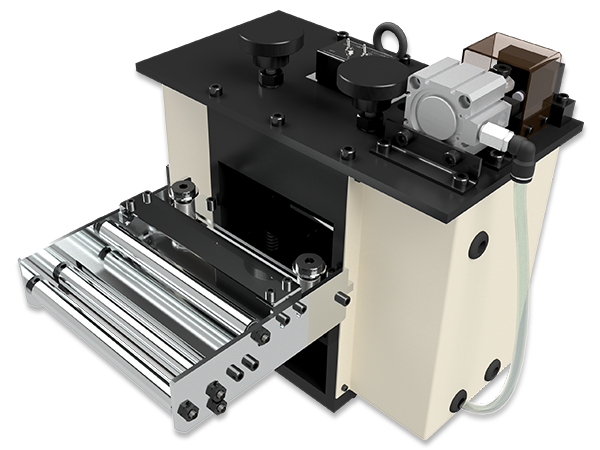

ORBIT-EX3：エアリリースモデル
| 型番 | ORBIT-EX3 150A(S/U)-(N/H) |
リリーシング方式 | エアリリーシング |
|---|---|---|---|
| 材料幅 | 150mm | 材料厚み | 0.01mm～4.5mm |
| 材料挿入方式 | 電磁弁スイッチ | サーボモーター仕様 | 標準｜ハイパワー（強力仕様） |
| 引張力 | 460.9(N)｜862.9(N) | 本体重量 | 約30kg｜約35kg |
| 仕様詳細 | |||
エアリリーシング方式を採用した高剛性アルミ合金フレームの新構造送り装置です。
エアシリンダによる材料リリース構成で、プレス機の接続とクランク角度タイミングの調整を容易にしたモデルです。
上下ロールの互いの接触幅を100mm、左右25mm を非接触にする事でより直進性が向上しています。
新製品
エアシリンダによる材料リリース構成で、プレス機の接続とクランク角度タイミングの調整を容易にしたモデルです。
上下ロールの互いの接触幅を100mm、左右25mm を非接触にする事でより直進性が向上しています。

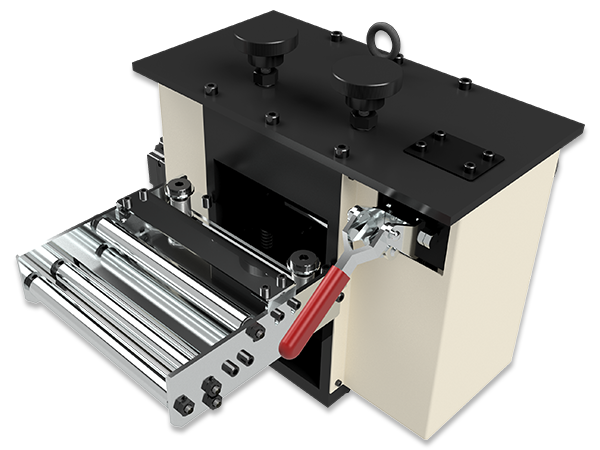

ORBIT-EX3：メカリリースモデル
| 型番 | ORBIT-EX3 150M(S/U)-(N/H) |
リリーシング方式 | メカリリーシング |
|---|---|---|---|
| 材料幅 | 150mm | 材料厚み | 0.01mm～4.5mm |
| 材料挿入方式 | 手動レバー | サーボモーター仕様 | 標準｜ハイパワー（強力仕様） |
| 引張力 | 460.9(N)｜862.9(N) | 本体重量 | 約30kg｜約35kg |
| 仕様詳細 | |||
メカリリーシング方式を採用した高剛性アルミ合金フレームの新構造送り装置です。
材料リリースがプレスのスライド下降と完全同期する機構で、超高速送りやタイミング角度の精度が要求される現場向けモデルです。
上下ロールの互いの接触幅を100mm、左右25mmを非接触にする事でより直進性が向上しています。
新製品
材料リリースがプレスのスライド下降と完全同期する機構で、超高速送りやタイミング角度の精度が要求される現場向けモデルです。
上下ロールの互いの接触幅を100mm、左右25mmを非接触にする事でより直進性が向上しています。
NC制御盤

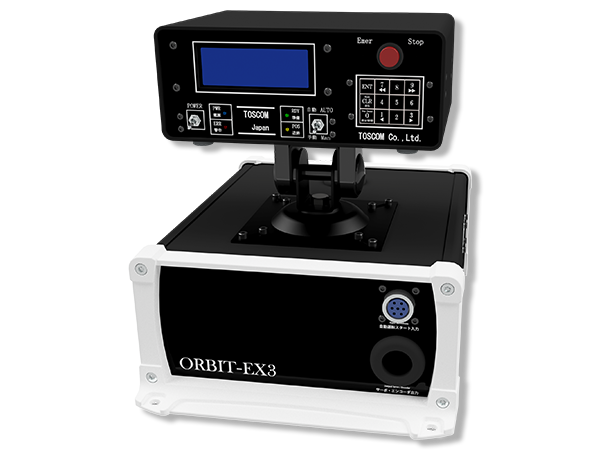

ORBIT-EX3：高速・超高速NC制御盤
| 型番 | ORBIT-EX3 NCUnit S（高速）/ U（超高速） |
対応機種 | ORBIT-EX3 シリーズ ORBIT-EX2 シリーズ（互換可能） |
|---|---|---|---|
| 送り長さ | 0～99999.99mm | 最小設定単位 | 0.01mm |
| 送り精度 | ±0.01～±0.05 | 変速モード | 6段変速｜10段変速 |
| 性能 | 高速｜超高速 | 最高追従回転数 | 800SPM｜1100SP |
| 仕様詳細 | |||
最新のマイクロプロセッサーを搭載し性能が飛躍的に向上した次世代NC制御装置です。
スタンダードモデル(S)は高速「800SPM」、ハイエンドモデル(U)は超高速「1100SPM」まで対応しています。
また旧ORBIT-EX2（155/250）の機械本体と互換性があり性能のアップグレードも可能です。
新製品
スタンダードモデル(S)は高速「800SPM」、ハイエンドモデル(U)は超高速「1100SPM」まで対応しています。
また旧ORBIT-EX2（155/250）の機械本体と互換性があり性能のアップグレードも可能です。
NCロールフィーダー『ORBIT-EX2シリーズ』
NC標準送り装置

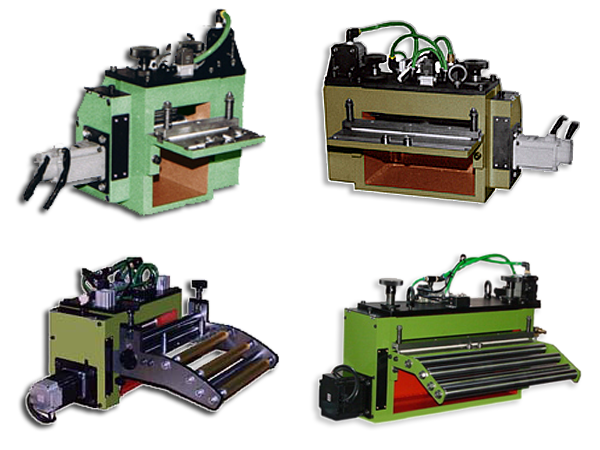

ORBIT-EX2：150～400モデル
| 型番 | ORBIT-EX2 (150/230/300/400)(R/L)(A/M) |
リリーシング方式 | エアリリーシング メカリリーシング |
|---|---|---|---|
| 材料幅 | 150mm～400mm | 材料厚み | 0.01mm～5.0mm |
| 材料挿入方式 | 電磁弁スイッチ｜レバー式 | サーボモーター仕様 | 標準｜ハイパワー（強力仕様） |
| 引張力 | 362.8～725.6(N) | 本体重量 | 約42～65kg |
| 仕様詳細 | |||
40年以上の販売実績があり、現在も多くの製造業で稼働しているNC送り装置です。
材料幅は150mm～400mmに対応しており、一般材料送りに適しています。
材料幅は150mm～400mmに対応しており、一般材料送りに適しています。

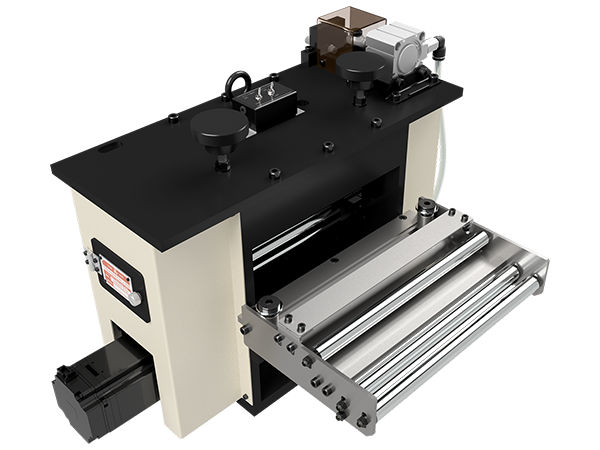

NC大型送り装置
ORBIT-EX2：500～1100モデル
| 型番 | ORBIT-EX2 (500/600/750/1100)(R/L)(A/M) |
リリーシング方式 | エアリリーシング メカリリーシング |
|---|---|---|---|
| 材料幅 | 500mm～1100mm | 材料厚み | 0.01mm～6.0mm |
| 材料挿入方式 | 電磁弁スイッチ｜レバー式 | サーボモーター仕様 | 標準｜ハイパワー（強力仕様） |
| 引張力 | 1353.3～6286.0(N) | 本体重量 | 約80～223kg |
| 仕様詳細 | |||
40年以上の販売実績があり、現在も多くの製造業で稼働しているNC送り装置です。
材料幅は500mm～1100mmに対応しており、大型材料送りに適しています。
材料幅は500mm～1100mmに対応しており、大型材料送りに適しています。
NC制御盤

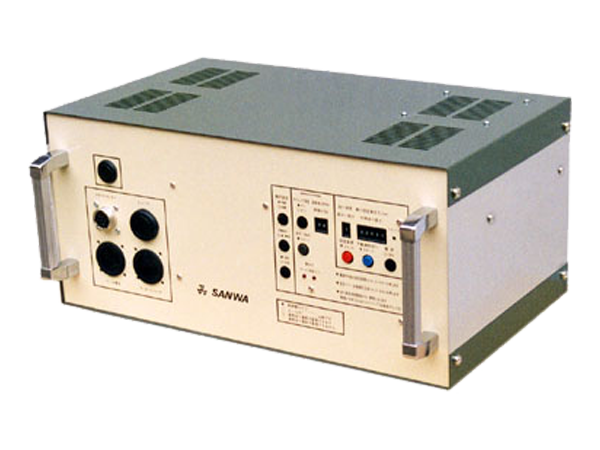

ORBIT-EX2：NC制御盤
| 型番 | ORBIT-EX2 NCUnit H（標準） / U（高速） |
対応機種 | ORBIT-EX2 シリーズ |
|---|---|---|---|
| 送り長さ | 0～6553.5mm | 最小設定単位 | 0.1mm |
| 送り精度 | ±0.01～±0.05 | 変速モード | 6段変速 |
| 性能 | 標準｜高速 | 最高追従回転数 | 500SPM｜800SPM |
| 仕様詳細 | |||
ORBIT-EX2の機械本体と連携する事で最大800SPMの高速材料送りを実現したNC制御装置です。
操作性を重視し現場に即したレイアウトでキー入力や面倒なプログラムの作成を全く必要しません。
操作性を重視し現場に即したレイアウトでキー入力や面倒なプログラムの作成を全く必要しません。

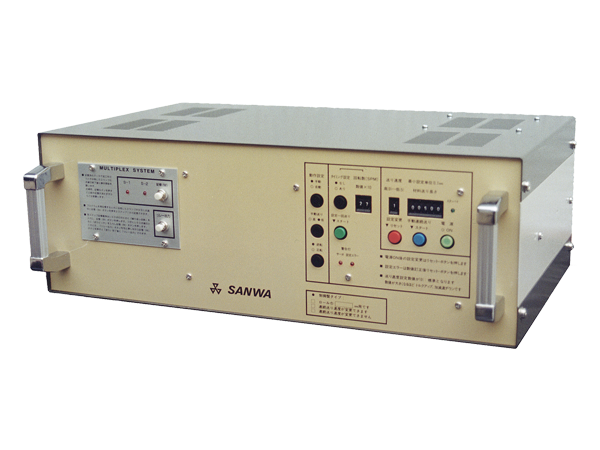

ORBIT-EX2：マルチ送りNC制御盤
| 型番 | ORBIT-EX2 NCUnit MH（標準） |
対応機種 | ORBIT-EX2 シリーズ |
|---|---|---|---|
| 送り長さ | 0～6553.5mm | 最小設定単位 | 0.1mm |
| 送り精度 | ±0.01～±0.05 | ステップ数 | 1～3 |
| 性能 | 標準 | 最高追従回転数 | 500SPM |
| 仕様詳細 | |||
ステップ毎に異なるピッチ送りに対応したNC制御装置です。
メッシュ加工など間隔を開けて加工をする用途などに適します。
メッシュ加工など間隔を開けて加工をする用途などに適します。
超高速精密線材切断機『AP7シリーズ』
AP-7(S)：アンダードライブ方式
| 型番 | AP-7(S) | 最大回転数 | 300～3000SPM |
|---|---|---|---|
| 最大加圧力 | 3(ton) | 最大ストローク長さ | 10mm |
| 最小切断直径 | 0.2mm | 高速切断精度 | 0.01～0.015mm以下 |
| 自動送り形式 | NCロールフィーダー 機械式ロールフィーダー |
最大材料幅 | 30mm |
| 仕様詳細 | |||
最大3000SPMで線材を切断し高精度の精密切断と鏡面切断を実現するアンダードライブ方式の超高速精密切断プレス機械です。
JIS特級以上の精度があり線材切断や短幅フープ材等の高速精密切断など幅広い用途で使用できます。
JIS特級以上の精度があり線材切断や短幅フープ材等の高速精密切断など幅広い用途で使用できます。

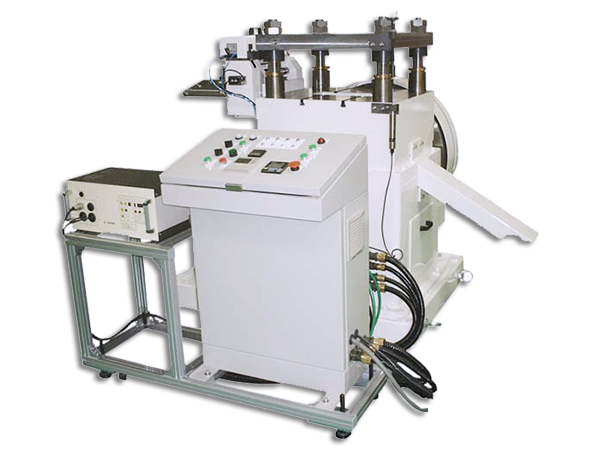

ダイイングマシン『WDMシリーズ』
WDM 20～80(H)：アンダードライブ方式
| 型番 | WDM-20,40,60,80(H) |
制御方式 | シーケンサ |
|---|---|---|---|
| 標準ストローク長さ | 30～40mm | ストローク数 | 150～400SPM |
| シャットハイト | 205～300mm | オープンハイト | 235～340mm |
| 製品落下穴 | 200×100mm～400×200mm | モーター | 1.5～15kw |
| 仕様詳細 | |||
プレス機械本体高さが低くJIS特級以上の精度と偏芯荷重に強い高速精密４ポストガイドプレス機械(ダイイングプレス機械）です。
アンダードライブ方式のプレス加圧仕様で高精度な高速打ち抜き加工に適しています。
アンダードライブ方式のプレス加圧仕様で高精度な高速打ち抜き加工に適しています。
